電動真空球閥
電動真空球閥用來接通或切斷真空(壓力)系統管路中的介質流。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
閥門型號：GUD高真空球閥
通徑規格：DN15～DN100
結構形式：浮動直通
閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：1.3×10-7Pa～6×105pa
適用溫度：-30℃～+232℃
應用范圍：真空系統，高純度氣體及非腐蝕性氣體
設計制造 | GB/T 12237；ASME B16.34；API608 |
法蘭標準 | GB/T 9113；ASME B16.10 |
結構長度 | GB/T 12221；ASME B16.10；API 6D |
防火標準 | API 6FA；API 607；JB/T 6899 |
檢驗試驗 | GB/T 19672；API 598 |
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||

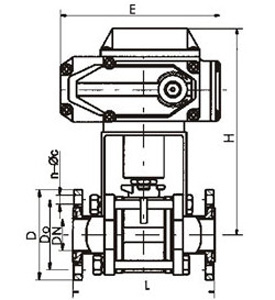

型號 | 通徑(DN) | ΦD | ΦB | H | L | A | n-ΦC |
GUD-10 | 10 | 55 | 40 | 185 | 92 | 166 | 4-6.5 |
GUD-16 | 16 | 60 | 45 | 186 | 100 | ||
GUD-20 | 20 | 65 | 50 | 200 | 114 | ||
GUD-25 | 25 | 70 | 55 | 201 | 114 | ||
GUD-32 | 32 | 90 | 70 | 219 | 140 | 4-9 | |
GUD-40 | 40 | 100 | 80 | 277 | 165 | 196 | |
GUD-50 | 50 | 110 | 90 | 286 | 175 | ||
GUD-63 | 63 | 130 | 110 | 310 | 186 | ||
GUD-80 | 80 | 145 | 125 | 320 | 198 | 8-9 | |
GUD-100 | 100 | 165 | 145 | 387 | 220 | 255 | |
GUD-125 | 125 | 200 | 175 | 415 | 266 | 8-11 | |
GUD-1B0 | 150 | 225 | 200 | 435 | 296 | ||
GUD-200 | 200 | 285 | 260 | 512 | 390 | 310 | 12-12 |
