電動衛生級蝶閥
電動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：D911X、D921X、D961X、D981X
公稱通徑：DN15-DN150
公稱壓力：1.6MPa
適用溫度：-20℃-120℃
適用介質：水、油
閥體材質：不銹鋼
設計標準 | GB/T2238-1989 |
法蘭連接尺寸標準 | GB/T9113.1-2000、GB/T9115.1-2000 |
結構長度標準 | GB/T12221-1989 |
零件名稱 | 材料 |
閥體 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡膠、氟橡膠、聚四氟 |
閥桿 | 304、316、316L |
填料 | 硅橡膠、氟橡膠、聚四氟 |
公稱通徑 | DN（mm） | 15～150 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃ | |||
適用介質 | 空氣、水、蒸氣、油品等 | |||
連接形式 | 快裝式、卡箍式、外螺紋、焊接式 | |||

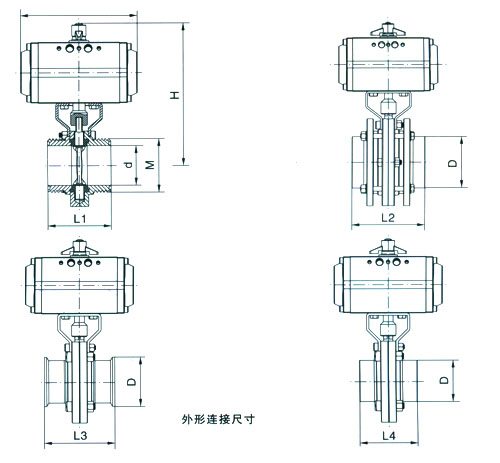

| 規格 | WD921X | WD976X | WD981X | WD961X | L0 | H | ||||||||
| ISO | L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||
| 20 | - | - | - | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141 | 157 |
| 25 | 66 | 78 | 40×1/6 | 100 | 78 | 25.5 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141 | 157 |
| 32 | 66 | 78 | 48×1/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141 | 157 |
| 38 | 70 | 86 | 60×1/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141 | 157 |
| 51 | 76 | 102 | 70×1/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141 | 171 |
| 63 | 80 | 115 | 85×1/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141 | 169 |
| 76 | 84 | 128 | 98×1/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159 | 194 |
| 89 | - | - | - | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159 | 200 |
| 102 | 104 | 159 | 132×1/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211 | 220 |
| 108 | - | - | - | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211 | 223 |
