D971F防爆電動襯氟中線蝶閥
D971F防爆電動襯氟中線蝶閥是由電動執行器和對夾式襯氟蝶閥組成，蝶閥閥座與密封面襯有氟塑料，具有超強的耐腐蝕性和耐磨性等優點。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
閥門型號：D971F46、D971F4
通徑規格：DN50～DN1200
結構形式：中線型對夾式
閥體材料：球磨鑄鐵、鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN6、PN10、PN16
適用溫度：-20℃～180℃
應用范圍：腐蝕性流體及強酸強堿介質等
公稱通徑 | DN50～DN1200 (mm) |
公稱壓力 | PN0.6、1.0、1.6MPa |
連接形式 | 對夾式、法蘭式 |
驅動方式 | 電動控制AC220V AC380V(可帶手輪) |
控制方式 | 智能調節型（4-20mA）或開關動作模式 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
閥體材質 | 碳鋼WCB,不銹鋼304,不銹鋼316,316L |
密封圈 | 增強聚四氟乙烯PTFE |
適用介質 | 弱腐蝕性流體以及強酸、強堿、王水等任意具有強腐蝕性的介質 |
公稱通徑 | DN（mm） | 50～1200 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤180℃ | |||
適用介質 | 任何具有腐蝕性的介質 | |||

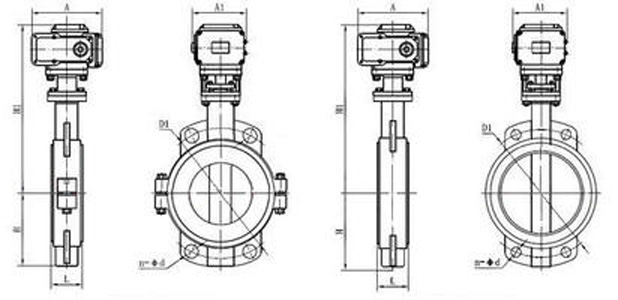

公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | ||||||||
L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
D | D1 | n-Фd | D | D1 | n-Фd | |||||
50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
